Quali sono i passaggi fondamentali per pianificare il cablaggio di un nuovo prodotto elettronico?

La maggior parte dei team che si occupano di hardware trascorre mesi a perfezionare il layout di un circuito stampato. Ogni pista e ogni componente vengono analizzati attentamente per assicurarsi che il progetto elettrico sia impeccabile. Poi arrivano le schede prodotte, l’involucro meccanico viene stampato in 3D e improvvisamente qualcuno deve capire come collegare fisicamente tra loro i diversi sottoassiemi.

È proprio a questo punto che, generalmente, iniziano i problemi. I fili vengono stipati in angoli troppo stretti. I connettori non entrano nello spazio disponibile. L’assemblaggio richiede tre volte più tempo del necessario perché l’instradamento fisico dei cavi è stato lasciato come ultimo aspetto da affrontare.

La pianificazione dell’architettura del cablaggio deve avvenire parallelamente alle fasi di progettazione meccanica e del PCB. Aspettare fino alla fine significa quasi certamente andare incontro a ritardi nella produzione e a problemi di affidabilità a lungo termine sul campo. Vediamo quindi come affrontare la progettazione del cablaggio partendo dalle basi, in modo che il prodotto possa essere fabbricato senza difficoltà e funzionare in maniera affidabile.

Definire fin dall’inizio l’architettura fisica

Il primo passo consiste nel definire dove sarà posizionato ogni componente nello spazio tridimensionale. È necessario avere una conoscenza precisa della distanza fisica tra la scheda di controllo principale, l’alimentatore, i sensori esterni e i pannelli dell’interfaccia utente.

È consigliabile utilizzare il proprio software CAD meccanico per tracciare dei cavi provvisori già nelle prime fasi della progettazione. Molti progettisti saltano questo passaggio perché instradare fili flessibili all’interno di un software CAD può risultare noioso e richiedere molto tempo. È comunque importante farlo.

In questo modo è possibile individuare immediatamente eventuali problemi di interferenza. Ci si potrebbe accorgere, ad esempio, che un ingombrante connettore di alimentazione blocca una vite di montaggio fondamentale oppure che un cavo dovrebbe piegarsi con un’angolazione impossibile semplicemente per raggiungere la propria destinazione.

Bisogna lasciare ai fili lo spazio necessario e tenere sempre conto del raggio di curvatura. Un grosso fascio di fili di rame non può effettuare una brusca curva di 90 gradi senza esercitare un’enorme sollecitazione sui trefoli interni e sul connettore stesso.

È inoltre necessario prevedere un service loop, ovvero lasciare un po’ di cavo aggiuntivo. Questo piccolo margine consente ai tecnici di scollegare e ricollegare i connettori senza dover lottare contro la tensione dei cavi durante gli interventi di manutenzione.

Scegliere la sezione dei fili e l’isolamento corretti

La scelta del filo giusto richiede un rigoroso equilibrio tra requisiti elettrici e vincoli fisici. È necessario calcolare la corrente continua massima per ogni linea in modo da determinare la corretta dimensione secondo lo standard American Wire Gauge (AWG).

Fili sottodimensionati possono surriscaldarsi, provocare cadute di tensione inaccettabili e potenzialmente fondere i materiali plastici circostanti. Fili sovradimensionati, invece, aggiungono peso, costi e ingombro inutili al prodotto finale.

L’isolamento è importante tanto quanto il rame presente all’interno del filo. Se il prodotto genera una quantità significativa di calore, il normale isolamento in PVC potrebbe degradarsi con il passare del tempo. Potrebbe quindi essere necessario utilizzare materiali come PTFE o silicone.

Se il cablaggio passa vicino a componenti meccanici in movimento, è invece necessaria un’elevata resistenza all’abrasione.

Bisogna sempre considerare l’ambiente nel quale verrà utilizzato il prodotto. Un dispositivo elettronico consumer da scrivania destinato a rimanere all’interno di una stanza climatizzata presenta requisiti molto diversi rispetto a un sensore da esterno esposto a temperature sotto lo zero, umidità e radiazioni ultraviolette.

Strategie per il raggruppamento e l’instradamento

Nessuno vuole un prodotto riempito da un groviglio caotico di singoli fili liberi. Oltre ad avere un aspetto pessimo, una configurazione del genere rende le riparazioni estremamente difficili e aumenta la probabilità di commettere errori durante l’assemblaggio. Per questo motivo è necessario raggruppare intenzionalmente le connessioni correlate.

Raggruppando correttamente le linee di alimentazione, massa e dati, è possibile creare percorsi ordinati all’interno dell’involucro. I progettisti di prodotto si affidano spesso a cablaggi elettrici personalizzati per mantenere questi fasci organizzati e correttamente terminati.

Progettando un unico assieme integrato che possa essere inserito direttamente nel prodotto sulla linea di produzione, si elimina la possibilità che un operatore colleghi accidentalmente un filo al connettore sbagliato. Questo approccio velocizza il processo di assemblaggio e riduce drasticamente i problemi rilevati durante i controlli qualità alla fine della linea.

È però fondamentale raggruppare i fili secondo una logica precisa. Le linee di controllo dei motori, caratterizzate da un elevato livello di disturbi elettrici, devono essere mantenute fisicamente separate dalle sensibili linee dati dei sensori analogici, così da prevenire alterazioni del segnale.

Pianificare l’integrità del segnale e l’isolamento

A proposito di linee elettricamente rumorose, l’instradamento fisico influenza notevolmente anche le prestazioni elettriche. I fili sono essenzialmente delle antenne. Possono emettere interferenze elettromagnetiche oppure captarle dai componenti vicini.

È necessario mantenere i fili ad alta tensione o ad alta corrente lontani dalle linee di comunicazione a bassa tensione. Se devono necessariamente incrociarsi all’interno dell’involucro, è preferibile instradarli ad angolo retto per ridurre al minimo l’accoppiamento induttivo.

Quando si gestiscono dati ad alta velocità, come quelli trasmessi tramite USB o Ethernet all’interno di un prodotto, è necessario utilizzare coppie intrecciate e cavi adeguatamente schermati.

Anche la schermatura deve essere collegata correttamente a terra, generalmente soltanto a un’estremità, per evitare la creazione di loop di massa.

Un cablaggio progettato male può portare una scheda elettronica perfettamente funzionante a non superare i test di compatibilità elettromagnetica. Questo può costringere l’azienda ad affrontare costose riprogettazioni e ritardi proprio quando era previsto il lancio del prodotto.

Scegliere i connettori giusti

I fili sono inutili se non possono essere collegati in maniera affidabile alle schede. La scelta dei connettori rappresenta una disciplina a sé stante, ma la regola fondamentale consiste nel dare priorità alla sicurezza dell’accoppiamento.

Non bisognerebbe mai utilizzare un connettore basato esclusivamente sull’attrito per applicazioni soggette a vibrazioni o movimenti. È preferibile affidarsi a connettori dotati di sistemi di bloccaggio o clip di ritenzione positiva, così da evitare che i fili possano scollegarsi a causa delle vibrazioni durante il trasporto o il normale funzionamento.

È inoltre necessario considerare il pitch, ovvero la distanza tra i pin. Un connettore con passo da 1,0 mm consente di risparmiare molto spazio sulla scheda, ma i relativi fili sono estremamente sottili e fragili.

Un connettore con passo da 2,54 mm è molto più grande, ma offre un’eccellente resistenza meccanica ed è più facile da maneggiare per gli operatori sulla linea di produzione. La resistenza del connettore deve quindi essere adeguata al ciclo di vita previsto per il prodotto.

Progettare pensando alla produzione e all’assemblaggio

Un prototipo può funzionare perfettamente con terminali crimpati a mano e nastro isolante utilizzato per tenere insieme i componenti. La produzione di massa rappresenta però una realtà completamente diversa.

È necessario progettare il cablaggio in modo che un operatore sulla linea di assemblaggio possa montarlo rapidamente e correttamente per migliaia di volte.

Bisogna scegliere connettori che possano essere inseriti soltanto in un verso. I connettori polarizzati impediscono fisicamente l’installazione al contrario. Se un operatore ha la possibilità di collegare qualcosa nel verso sbagliato, prima o poi succederà.

Se il prodotto è destinato a essere utilizzato in un ambiente industriale o installato su macchinari pesanti, non è possibile affidarsi ai delicati cablaggi tipici dei dispositivi consumer.

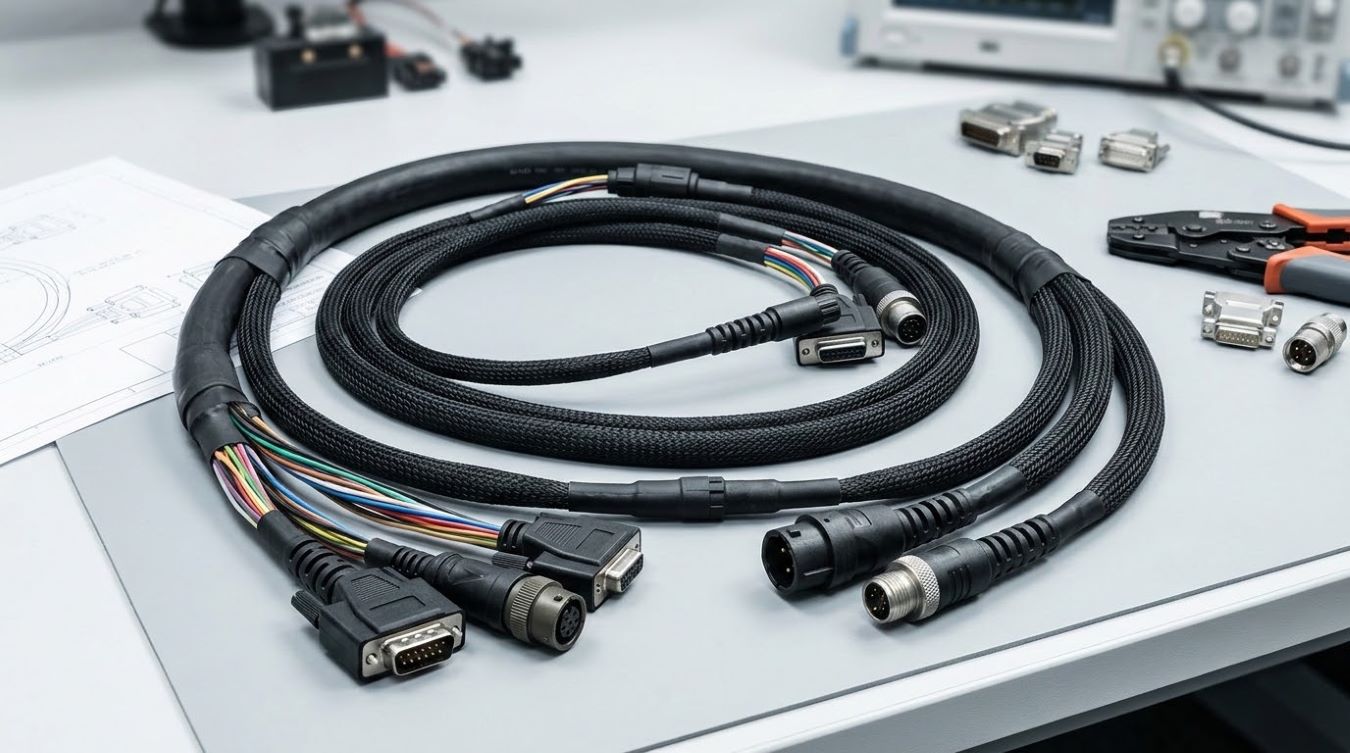

Sarà probabilmente necessario utilizzare un cablaggio industriale dotato di connettori sovrastampati, guaine resistenti e robusti sistemi integrati di scarico della trazione. Le connessioni devono essere in grado di sopportare strattoni, cadute ed esposizione a condizioni difficili caratterizzate da polvere o umidità.

È inoltre fondamentale valutare sempre la sequenza di assemblaggio. L’operatore riesce a raggiungere facilmente il connettore con le mani? Se deve utilizzare pinze a becchi lunghi e una torcia semplicemente per inserire alla cieca un connettore in un angolo buio dell’involucro, il progetto deve essere modificato.

Test e documentazione dettagliata

I cablaggi sono notoriamente caratterizzati da una documentazione insufficiente. Uno schema generale del sistema potrebbe mostrare una linea che collega due componenti, ma raramente spiega la realtà fisica di quella connessione.

È necessario creare una distinta base completa dedicata esclusivamente al cablaggio. Questa deve includere gli esatti codici prodotto del produttore per i fili, gli alloggiamenti in plastica dei connettori, i terminali metallici a crimpare e qualsiasi guaina termorestringente o fascetta utilizzata.

È inoltre necessario creare disegni 2D dedicati per tutti gli assiemi di cavi. Questi disegni devono mostrare la lunghezza esatta di ogni filo, lo specifico schema di pinout per entrambe le estremità, le lunghezze di spellatura e i codici colore dei fili.

Standardizzare un codice colore coerente per alimentazione, massa e segnali permette di evitare enormi problemi durante le operazioni di troubleshooting.

Ho visto progetti subire ritardi di settimane semplicemente perché un cavo personalizzato era stato documentato in maniera inadeguata. Senza dettagli precisi, il produttore conto terzi è costretto a fare delle supposizioni. Potrebbe sostituire un connettore con un’alternativa più economica che non si accoppia correttamente oppure tagliare i fili troppo corti per risparmiare denaro.

I requisiti relativi ai test devono essere indicati direttamente sui disegni. Lo stabilimento deve eseguire test di continuità e, quando necessario, test di isolamento ad alta tensione prima ancora che il cablaggio venga installato all’interno del prodotto finale.
