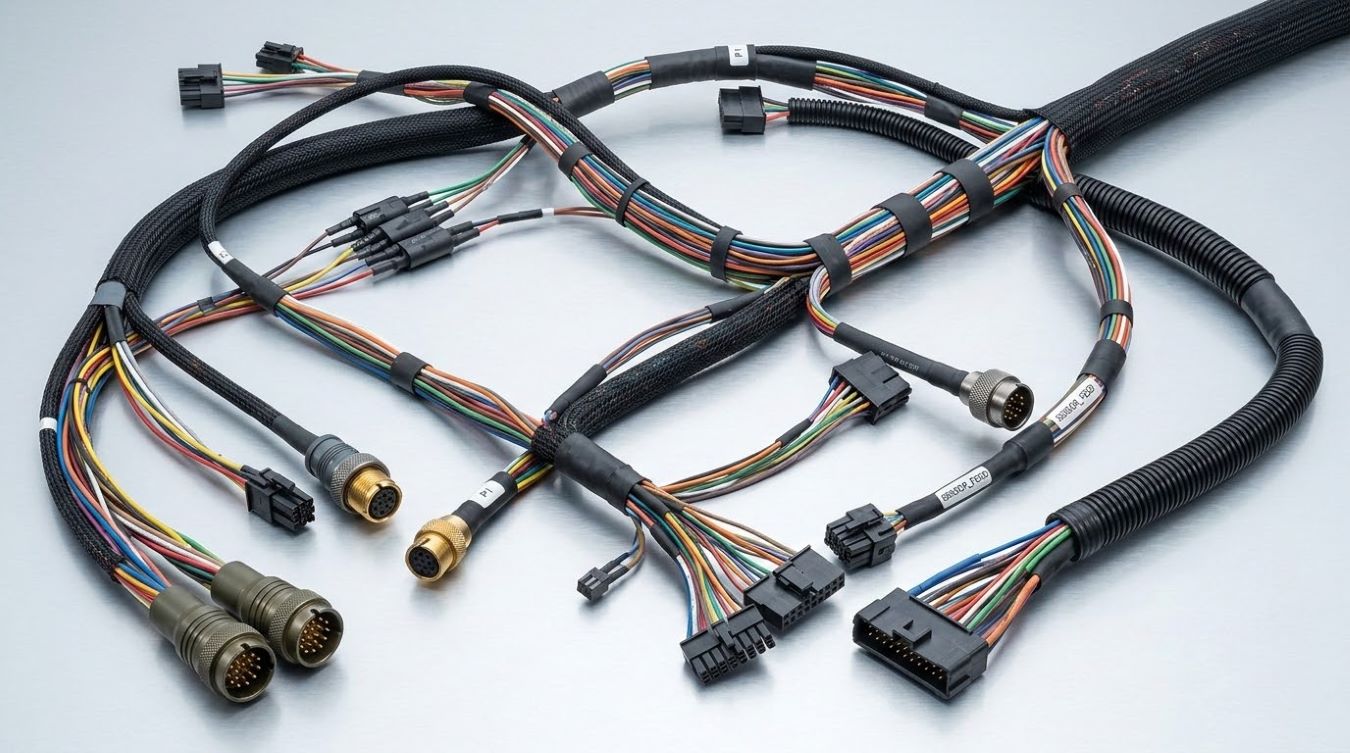

Scopri come bilanciare costo, qualità e prestazioni nella scelta dei cablaggi elettronici, valutando materiali, affidabilità e applicazione
Chiunque abbia trascorso del tempo nel settore manifatturiero conosce perfettamente il momento in cui la produzione di un prodotto inizia a prendere una brutta piega. Di solito tutto comincia in una sala riunioni. Il team di ingegneria vuole cablaggi capaci di sopravvivere a un viaggio su Marte. Il reparto acquisti, invece, osserva la distinta base e inizia a preoccuparsi dei margini.
La scelta dei cablaggi elettronici si riduce sempre a un compromesso tra costo, qualità e prestazioni. Raramente è possibile ottimizzare perfettamente tutti e tre gli aspetti contemporaneamente.
Bisogna iniziare definendo ciò che l’assemblaggio deve effettivamente fare una volta utilizzato sul campo. Molti team tendono automaticamente a sovradimensionare la progettazione. Se un prodotto è destinato a rimanere all’interno di un rack server climatizzato a Omaha, non necessita degli stessi materiali per la guaina o della stessa schermatura di un macchinario pesante utilizzato all’aperto.
Le certificazioni per le alte temperature, la resistenza agli agenti chimici e un’estrema flessibilità comportano un sovrapprezzo considerevole. Se l’ambiente operativo non richiede queste caratteristiche, si stanno semplicemente sprecando soldi. I requisiti prestazionali devono essere mantenuti strettamente allineati alle reali condizioni operative del prodotto.
Geografia dell’approvvigionamento e rapporto con la qualità
Il luogo in cui vengono acquistati i componenti per i cablaggi modifica immediatamente l’equazione economica. I costi della manodopera e le capacità di automazione variano enormemente nelle diverse aree del mondo. Alcune aziende scelgono automaticamente le opzioni più economiche disponibili all’estero per ridurre il costo unitario. Questa strategia può funzionare bene per i dispositivi elettronici di consumo usa e getta, nei quali il ciclo di vita è breve e un guasto rappresenta più un fastidio che un vero disastro.
Per assemblaggi complessi come quelli utilizzati nei dispositivi medici o nelle infrastrutture della rete elettrica, invece, i risparmi iniziali possono essere rapidamente cancellati da elevati tassi di scarto e guasti sul campo.
Ho visto progetti nei quali pagare inizialmente un prezzo più elevato ha effettivamente ridotto il costo totale di produzione. Un’azienda di telecomunicazioni potrebbe, ad esempio, acquistare un cablaggio altamente specializzato in Finlandia perché l’esperienza regionale nelle apparecchiature per telecomunicazioni garantisce tassi di difettosità prossimi allo zero.
Il prezzo del singolo componente è più elevato. Ma considerando l’assenza di rilavorazioni e l’affidabilità dell’assemblaggio finale, i costi complessivi del progetto diminuiscono. La qualità agisce quindi come un investimento iniziale contro i colli di bottiglia della produzione.
Comprendere la trappola del rame
Il costo rappresenta generalmente il fattore principale nelle produzioni standard. E il rame è costoso. Quando i prezzi globali del rame aumentano, i fornitori cercano modi per ridurre le spese e mantenere gli accordi economici precedentemente stabiliti. Potrebbero ridurre lo spessore dell’isolamento oppure sostituire il rame puro con alluminio rivestito di rame.
Il risultato potrebbe essere un lotto di cablaggi che, sulla carta, sembra perfettamente adeguato ma che si comporta male sulla linea di assemblaggio.
L’alluminio rivestito di rame è fragile. Si rompe quando viene sottoposto a tensione e presenta una maggiore resistenza elettrica. I materiali isolanti più economici possono restringersi rapidamente durante la saldatura, lasciando parti del filo esposte che possono provocare cortocircuiti successivamente.
I fili troppo rigidi rallentano inoltre il lavoro dei tecnici e possono determinare un instradamento inadeguato all’interno dell’involucro.
Quando si valuta il costo di un cablaggio, bisogna quindi includere anche la manodopera necessaria per installarlo. Se un filo leggermente più costoso consente di ridurre del 10% il tempo necessario per l’assemblaggio, il sovrapprezzo si ripaga direttamente sulla linea di produzione.
Adattare i materiali alle esigenze dell’applicazione
Le prestazioni non riguardano soltanto la conduttività elettrica. Sono fortemente legate anche alla resistenza fisica. Vibrazioni, abrasioni e flessioni ripetute possono distruggere il filo sbagliato nel giro di pochi mesi. È quindi necessario prestare particolare attenzione al numero di trefoli e al tipo di guaina.
Un filo con conduttore pieno è economico e offre una buona conduttività, ma può rompersi facilmente quando viene sottoposto a sollecitazioni. Un filo composto da un elevato numero di trefoli costa di più, ma è in grado di sopportare movimenti continui senza andare incontro rapidamente a fenomeni di fatica.
Si pensi, ad esempio, ai settori delle automobili di lusso o dei macchinari industriali di fascia alta. Un team di ingegneria potrebbe scegliere un cablaggio personalizzato prodotto in Italia proprio perché i produttori italiani vantano una profonda esperienza nell’instradamento dei cablaggi automobilistici specializzati e nella resistenza alle vibrazioni.
Questi produttori sanno esattamente quali polimeri possono resistere alle elevate temperature del vano motore mantenendo allo stesso tempo la flessibilità necessaria per l’installazione all’interno di spazi particolarmente ristretti.
Il ruolo dei componenti standard rispetto a quelli personalizzati
I cablaggi standard disponibili a catalogo sono sempre più economici rispetto a una produzione personalizzata. Se è possibile progettare il prodotto utilizzando sezioni standard dei fili e materiali comuni per le guaine, come il normale PVC, è consigliabile farlo.
Colorazioni personalizzate, sezioni insolite dei fili o requisiti di schermatura altamente specializzati comportano immediatamente quantità minime d’ordine elevate. Possono inoltre allungare i tempi di consegna di settimane o persino mesi.
In alcuni casi, però, una soluzione personalizzata è inevitabile. Se si devono affrontare interferenze elettromagnetiche estreme all’interno di un dispositivo medico particolarmente sensibile, potrebbe essere necessaria una specifica combinazione di foglio schermante e treccia che nessun fornitore mantiene normalmente a magazzino.
È comunque importante chiedere al team di progettazione di giustificare ogni singolo requisito personalizzato. Ogni specifica unica rappresenta un moltiplicatore dei costi e introduce un nuovo potenziale punto debole all’interno della catena di approvvigionamento.
Validare la scelta prima della produzione completa
Non bisognerebbe mai impegnarsi in un enorme ordine di cablaggi senza aver prima effettuato una produzione pilota. È preferibile procurarsi inizialmente alcune centinaia di piedi del materiale e chiedere al team di produzione di spellarlo, crimparlo e instradarlo all’interno dell’involucro reale.
Gli operatori saranno in grado di segnalare immediatamente se l’isolamento tende a strapparsi anziché essere tagliato in maniera pulita dalle macchine automatiche per la spellatura. Potranno inoltre indicare se il filo tende a mantenere la forma acquisita e oppone resistenza durante l’installazione.
Testare concretamente la maneggevolezza fisica del filo è importante tanto quanto sottoporlo ai test elettrici. Un materiale può superare perfettamente tutte le verifiche di tensione e continuità in laboratorio e, allo stesso tempo, trasformarsi in un incubo durante l’assemblaggio manuale.
Prendere la decisione finale
Bilanciare costo, qualità e prestazioni è essenzialmente un esercizio di gestione del rischio. Bisogna decidere quali compromessi siano accettabili sulla base dell’applicazione specifica del prodotto.
È possibile sacrificare parte della flessibilità fisica per risparmiare denaro se il filo rimarrà permanentemente fermo. Allo stesso modo, è possibile accettare un prezzo più elevato per singolo componente se questo permette di eliminare i guasti sul campo nelle apparecchiature mission-critical.
È necessario considerare l’intero ciclo di vita del prodotto. Bisogna tenere conto del tempo necessario per l’assemblaggio, del tasso di scarto, delle richieste di intervento in garanzia e della severità dell’ambiente operativo.
Un filo economico che provoca il richiamo di un prodotto è il componente più costoso che si possa acquistare.
La scelta deve quindi rimanere ancorata alle effettive esigenze fisiche dell’applicazione, investendo nella durabilità dove è realmente necessaria e standardizzando i materiali in tutti gli altri ambiti.
