Scopri quali fattori influenzano il costo dei cablaggi elettronici, dai materiali alla complessità, fino a test, volumi e tempi di consegna
Chiunque abbia mai esaminato una distinta base conosce bene la sorpresa che si prova vedendo il preventivo finale per un cablaggio. Si osserva uno schema e si vedono soltanto una manciata di fili e alcuni connettori di plastica. Il reparto acquisti, invece, guarda il preventivo e vede un’enorme voce di spesa.
La realtà è che i cablaggi sono sottosistemi altamente personalizzati. Stabilire il loro prezzo è raramente semplice e ciò per cui si paga va ben oltre il semplice rame e la plastica. Ogni operazione di taglio, spellatura, crimpatura e raggruppamento dei cavi richiede tempo. Piccole decisioni prese durante la fase di progettazione possono avere un impatto enorme quando vengono moltiplicate per migliaia di unità su una linea di produzione.
Le materie prime all’interno della guaina
I componenti fisici determinano il costo di base. Il tipo di filo specificato rappresenta la prima grande variabile. Un normale filo isolato in PVC è economico, facilmente reperibile e perfettamente adeguato per la maggior parte dei dispositivi elettronici di consumo. Se invece l’applicazione richiede un’elevata resistenza alle temperature estreme e viene specificato un isolamento in Teflon, il prezzo aumenta immediatamente.
Il rame stesso è una materia prima caratterizzata da una notevole volatilità. I prezzi oscillano quotidianamente in base all’andamento dei mercati globali. Quando si richiede un preventivo per cinquantamila unità, il fornitore deve tenere conto anche di quale potrebbe essere il prezzo del rame nel momento in cui acquisterà effettivamente le bobine di materia prima.
Poi ci sono i connettori e i terminali. Specificare un connettore di marca prodotto da aziende come TE Connectivity o Molex garantisce un determinato livello di qualità e documentazione. Allo stesso tempo, garantisce anche un prezzo superiore rispetto alle alternative generiche. In alcuni casi, l’applicazione richiede necessariamente un componente di marca a causa del numero di cicli di accoppiamento o delle difficili condizioni ambientali. In altri casi, invece, un equivalente perfettamente intercambiabile può funzionare altrettanto bene e consentire di risparmiare il 20% sul costo del componente.
Anche la placcatura rappresenta un fattore di costo spesso nascosto. I terminali stagnati sono una soluzione standard ed economica. Se però sono presenti linee di segnale a bassa tensione che richiedono contatti placcati in oro per prevenire l’ossidazione, il costo dei materiali può aumentare rapidamente.
Complessità del progetto e tolleranze

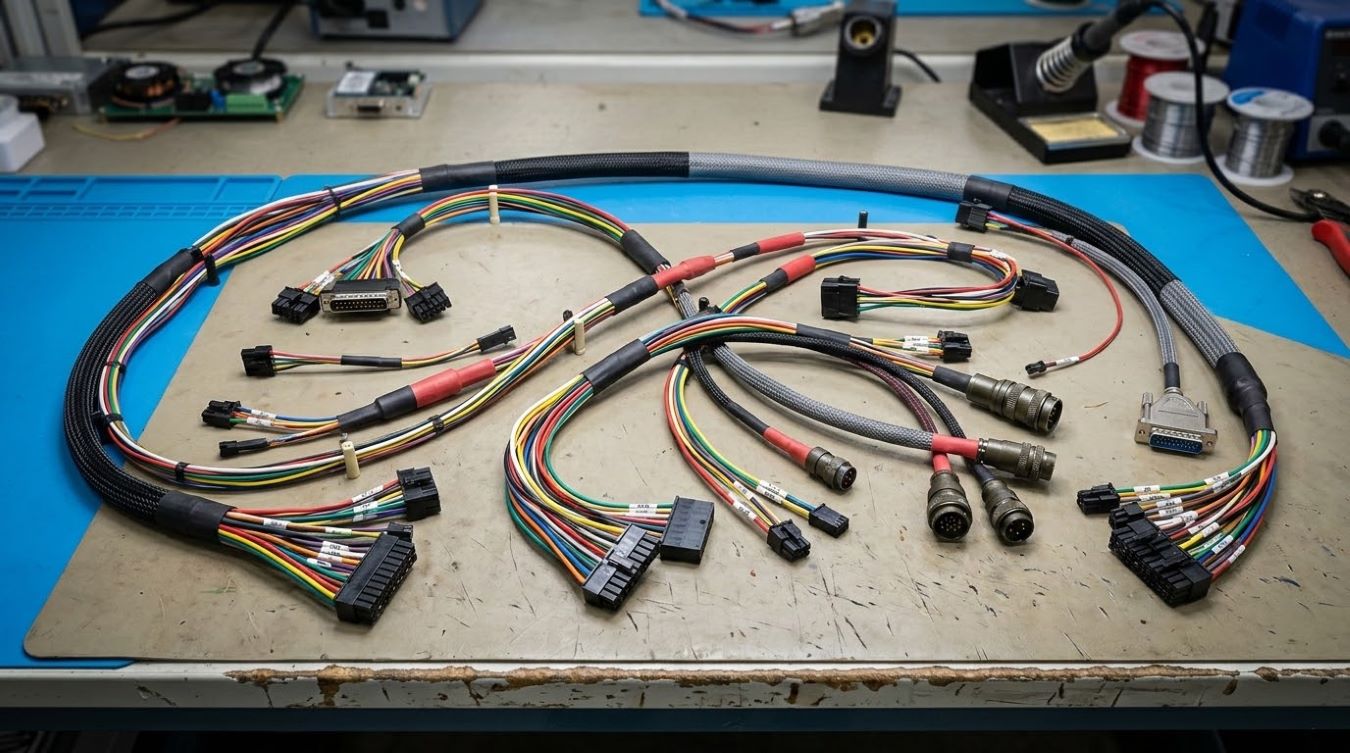

Un semplice cavo punto-punto è molto facile da realizzare. Un cablaggio con più diramazioni, cinquanta terminazioni differenti, fili di diverse sezioni e tolleranze molto ristrette sulle lunghezze rappresenta invece una situazione completamente diversa.
Ogni volta che un filo deve essere lavorato, aumenta il tempo necessario per la manodopera. I moderni stabilimenti utilizzano macchine automatiche per il taglio e la spellatura per velocizzare queste operazioni. Tuttavia, l’instradamento complesso dei cavi, il loro raggruppamento e l’etichettatura richiedono ancora un notevole intervento manuale.
Se i disegni tecnici impongono tolleranze estremamente ristrette sulle lunghezze delle diramazioni, il team addetto all’assemblaggio deve rallentare il processo. Potrebbe persino essere necessario costruire pannelli personalizzati in legno dotati di pioli per instradare accuratamente lo specifico cablaggio.
È proprio in questo contesto che collaborare strettamente con un buon produttore di cablaggi può fare la differenza. Il produttore può esaminare il progetto e indicare immediatamente se una piccola modifica al punto di diramazione o un cambiamento nel metodo di raggruppamento dei cavi potrebbe far risparmiare migliaia di euro sui costi di assemblaggio.
Spesso gli ingegneri impongono vincoli dimensionali eccessivamente rigidi nei disegni tecnici. Allentare una tolleranza anche soltanto di mezzo pollice può cambiare completamente l’approccio produttivo, permettendo di passare da un assemblaggio manuale a uno automatizzato.
Costi delle attrezzature e della configurazione
Il volume di produzione cambia completamente i calcoli alla base del preventivo. Se si desiderano soltanto dieci prototipi, il costo per unità sarà estremamente elevato. Il tempo necessario per programmare le apparecchiature di lavorazione automatizzate e calibrare le presse rimane infatti sostanzialmente lo stesso, indipendentemente dal fatto che si producano dieci unità oppure diecimila.
Gli applicatori sono specifici stampi meccanici utilizzati per crimpare un terminale su un filo. Se viene specificato un terminale particolarmente insolito o proprietario, l’azienda incaricata dell’assemblaggio potrebbe dover acquistare un applicatore dedicato esclusivamente a quella particolare commessa. Il costo dell’attrezzatura viene quindi incluso nel preventivo.
Per produzioni ad alto volume, il costo di un applicatore da duemila dollari può essere facilmente assorbito nel prezzo unitario. Per una piccola produzione di appena cinquanta unità, invece, l’impatto economico diventa molto più evidente.
Esistono inoltre i costi di ingegneria non ricorrenti, o Non-Recurring Engineering (NRE). Questi comprendono la creazione delle istruzioni di produzione, la programmazione delle apparecchiature di collaudo e l’esecuzione della First Article Inspection, ovvero l’ispezione del primo articolo prodotto. Si tratta di costi iniziali che incidono sul prezzo della prima produzione.
Protezione ambientale e schermatura
I componenti elettronici destinati a essere installati all’interno di un rack server in un ambiente climatizzato presentano requisiti fisici molto diversi rispetto ai cablaggi destinati, ad esempio, alle macchine agricole.
L’aggiunta di una schermatura intrecciata per proteggere il sistema dalle interferenze elettromagnetiche aumenta sia il costo dei materiali sia il tempo necessario per la lavorazione. Terminare correttamente una schermatura richiede inoltre competenze specifiche, in modo da evitare di compromettere i conduttori interni.
Se il cablaggio deve resistere all’utilizzo all’aperto oppure all’interno del vano motore di un veicolo, diventano necessari connettori sigillati, guaine termorestringenti con rivestimento adesivo e, potenzialmente, persino il sovrastampaggio.
Il sovrastampaggio offre un’eccellente protezione contro le sollecitazioni meccaniche e consente di ottenere un’efficace sigillatura dagli agenti ambientali. Tuttavia, richiede anche la realizzazione di stampi personalizzati in acciaio. Si tratta di una spesa iniziale significativa che ha senso soprattutto nel caso di produzioni con volumi medi o elevati.
Test e standard di controllo qualità
Non si paga soltanto per la costruzione del cablaggio. Si paga anche per avere la garanzia che funzioni effettivamente e che non provochi incendi una volta utilizzato sul campo.
I normali test di continuità sono rapidi ed economici. Qualsiasi produttore affidabile li esegue per assicurarsi che, ad esempio, il pin uno sia effettivamente collegato al pin uno.
Se però il settore di riferimento richiede test ad alta tensione per verificare che l’isolamento sia in grado di resistere a picchi di tensione senza deteriorarsi, il tempo necessario per ogni ciclo di produzione aumenta e diventano indispensabili costose apparecchiature di collaudo.
Gli standard industriali svolgono un ruolo enorme in questo contesto. Produrre secondo gli standard IPC/WHMA-A-620 Classe 3 per applicazioni aerospaziali o dispositivi medici richiede ispezioni rigorose durante molteplici fasi del processo produttivo.
Lo stabilimento potrebbe dover effettuare test di trazione distruttivi su campioni di crimpatura. Potrebbe persino essere necessario tagliare a metà alcune crimpature, lucidarle e misurarne la compressione al microscopio.
Tutta questa documentazione aggiuntiva e le attività specializzate di controllo qualità aumentano considerevolmente il prezzo finale.
Tempi di consegna e realtà dell’approvvigionamento
La velocità costa. Se sono necessari mille cablaggi nel giro di due settimane, bisognerà pagare un sovrapprezzo per le spedizioni rapide e per le ore di lavoro straordinario.
L’approvvigionamento di tutti i singoli componenti necessari alla realizzazione di un cablaggio rappresenta spesso il principale collo di bottiglia dell’intero processo. Un singolo alloggiamento per connettore altamente specializzato potrebbe avere un tempo di consegna dalla fabbrica pari a venti settimane.
Se il fornitore dei cablaggi è costretto ad acquistare componenti attraverso intermediari del mercato secondario oppure a sostenere costi aggiuntivi per accelerare le consegne e rispettare il programma di produzione, queste spese vengono inevitabilmente trasferite al cliente.
Anche le quantità minime ordinabili, o Minimum Order Quantities (MOQ), possono rappresentare un problema per gli acquirenti. Se viene specificato un colore particolare per un filo, ad esempio viola con una striscia, il produttore potrebbe venderlo esclusivamente in bobine da diecimila piedi.
Se l’intero ciclo produttivo richiede soltanto cinquecento piedi di quel cavo, sarà comunque necessario sostenere il costo dell’intera bobina. Scegliere componenti caratterizzati da catene di approvvigionamento attive e colori standard per i fili aiuta quindi a mantenere i costi sotto controllo.
Come controllare il prezzo finale
Il modo più efficace per gestire questi costi consiste nel coinvolgere il partner responsabile dell’assemblaggio già nelle prime fasi della progettazione. Non bisognerebbe semplicemente consegnare un disegno tecnico definitivo e attendere il preventivo. È molto più utile chiedere direttamente al produttore quali siano gli elementi che incidono maggiormente sui costi.
Standardizzare le sezioni dei fili all’interno dell’intero cablaggio, allentare una tolleranza sulla lunghezza oppure sostituire un connettore sovradimensionato rispetto alle reali esigenze con un componente facilmente reperibile può eliminare costi superflui dal processo produttivo.
L’obiettivo è ottenere un cablaggio robusto e affidabile, che non presenti problemi una volta utilizzato sul campo. Allo stesso tempo, però, è importante assicurarsi di pagare soltanto per le prestazioni realmente necessarie.
